WAGO軌道式端子台操作法

您是否還在鎖螺絲配線呢您是否會擔心以下問題:

1配完線到客戶端訊號出問題, 客戶端在國外請你飛過去一趟...結果只是配線螺絲鬆了
2歲修查驗訊號出問題...幾百..上千接點要從何查起...要花多少人力工時
3配線沒問題...短路螺絲卻鬆了...用力一鎖卻滑牙
4配線是最基本簡單的工,可是接點那麼多到底是哪裡出問題

現在 ~ 簡單的幾個步驟   插入工具 > 插入導線 > 工具拔出
簡化您配線的工時並經由WAGO 彈簧片夾持技術讓導線穩定不鬆脫
現在讓我們一步一步讓您認識WAGO軌道式端子台的操作

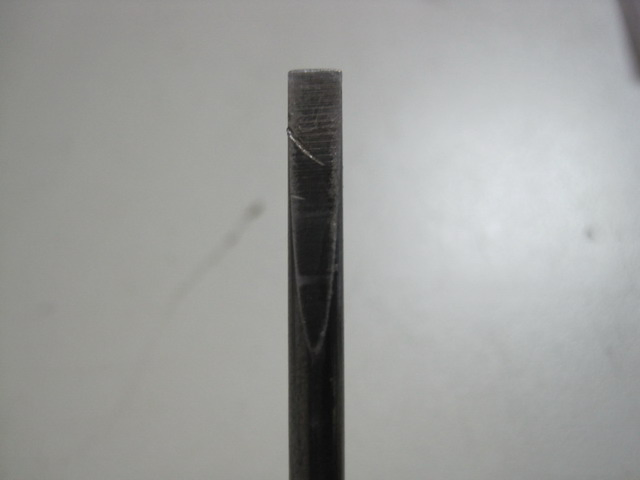

首先選擇無菱角的一字起子,有菱角的若超過端子台厚度會破壞端子台外殼

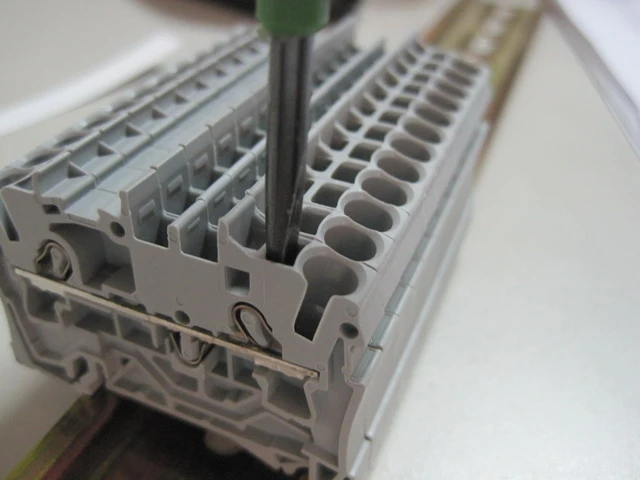

將工具 垂直向下  插入方形操作孔, 此時工具會固定於端子台之上

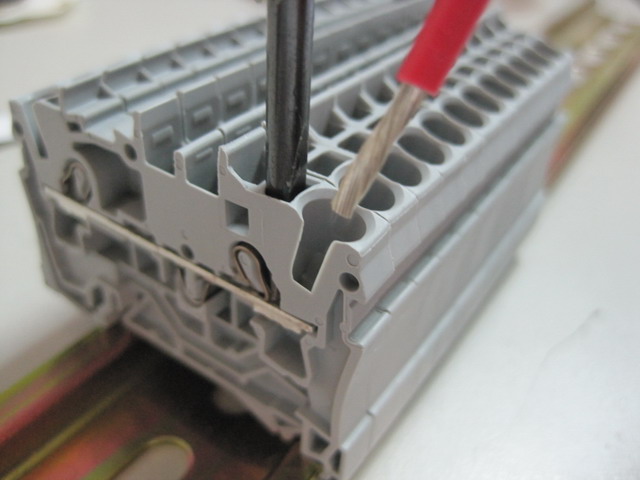

將導線剝皮放入 圓型 進線孔

將工具拔出 > 導線已經被牢牢夾住於端子



安裝夾端子的導線

建議選12mm端子 > 使用歐式端子鉗 > 將端子夾成四方型達成最大接觸面積


此時可以不需要工具 > 把導線對準圓形進線孔


直接用手把導線推入進線孔---為何選用12mm端子 > 因為您可以有比較好的施力點
